ACU. Добавление диска. (Add Logical Drive)

ACU. Добавление диска. (Add Logical Drive). Создает логический диск от свободного места на выбранном массиве. Доступны различные параметры для выбора, такие как отказоустойчивость RAID, размер логического диска, тип Raid и размеры страйпа Stripe.

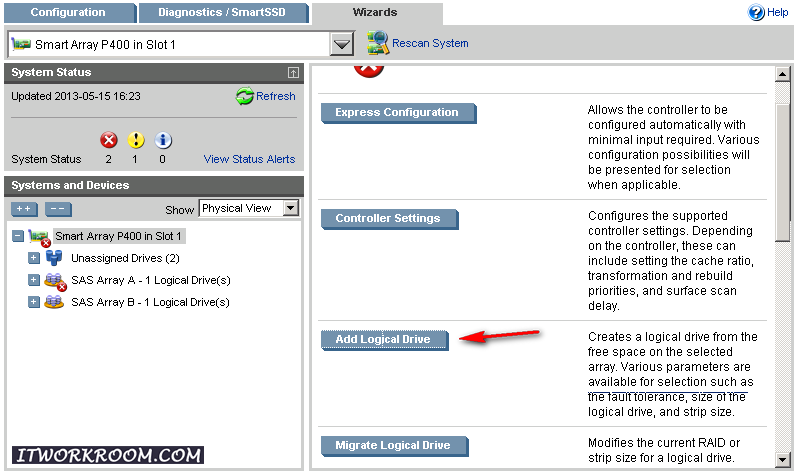

Зайти в ACU (Array Configuration Utility), перейти на вкладку Wizards, если имеются не размеченные диски, то будет доступна кнопка «Add Logical Drive«., после её нажатия запуститься мастер добавления диска.
Add Logical Drive

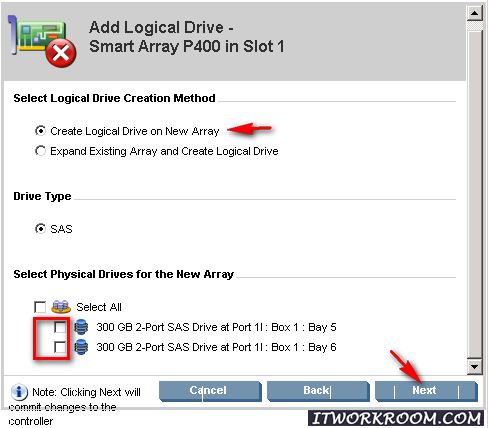

Create Logical Drive on New Array ()

Expand Existing Array and Create Logical Drive (Развернуть существующий массив и создать логический диск)

Serial Attached SCSI (SAS) — интерфейс, разработанный для обмена данными с такими устройствами, как жёсткие диски и ленточные накопители.

Select Physical Drives for the New Array (Выбрать физические диски для нового массива)
Выбрать физические диски для нового массива

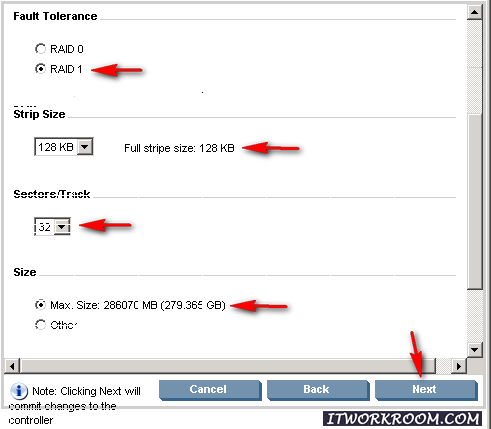

Fault Tolerance (отказоустойчивость), указать тип RAID (англ. redundant array of independent disks — избыточный массив независимых дисков) — массив из нескольких дисков (запоминающих устройств), управляемых контроллером, связанных между собой скоростными каналами передачи данных и воспринимаемых внешней системой как единое целое.

Strip Size (Размер страйпа).  Определяет объем данных записываемых за одну операцию ввода/вывода.

Size (Размер) указать размерность создаваемого дика.
указать размерность создаваемого дика

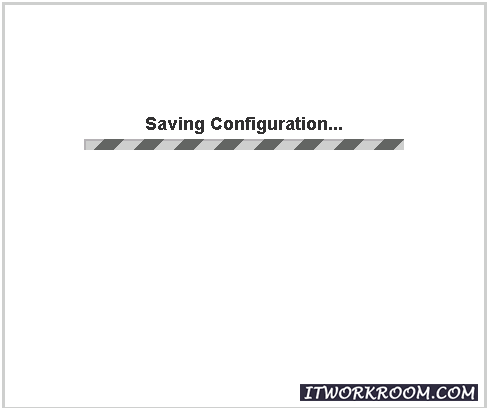

Сохранение конфигурации.

Сохранение конфигурации.

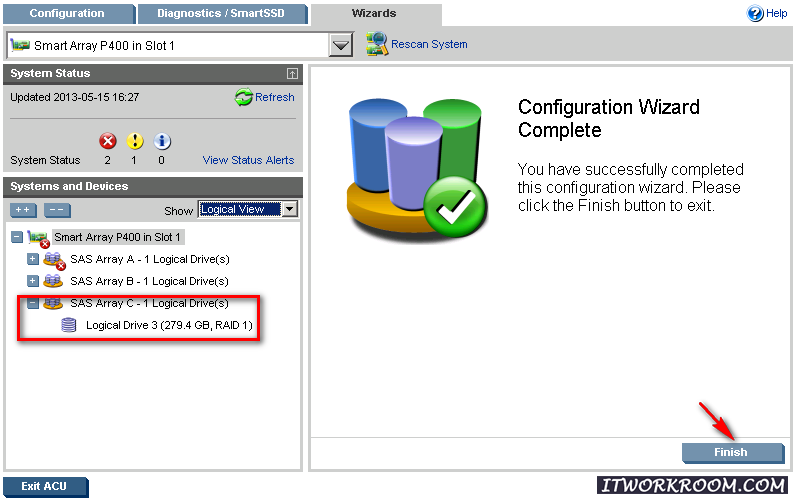

Итоговая картина создания нового диска с отказоустойчивостью RAID 1

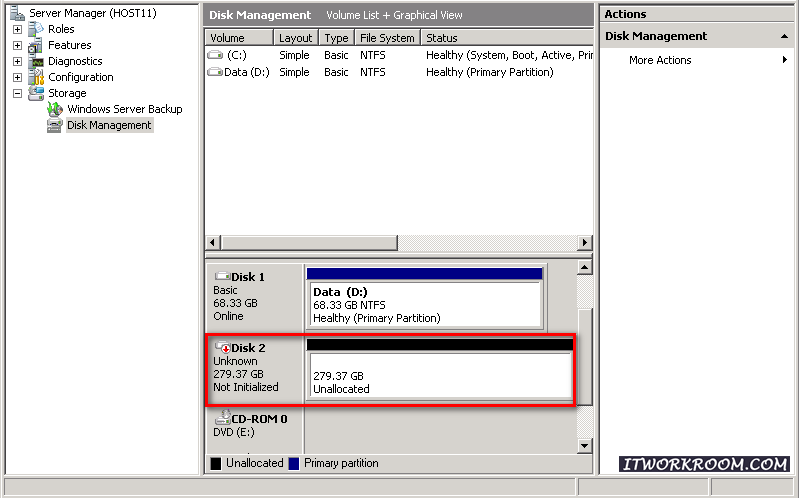

отказоустойчивость RAID 1А так выглядит этот же новый диск в операционной системе Windows 2008 Server.
 новый диск

ACU. Добавление диска. (Add Logical Drive)
