Проброс портов для управления и публикации WEB в vCloud Director

Автор Itworkroom

В статье показано как осуществить проброс портов для управления и публикации WEB в vCloud Director

Для проброса портов и публикации WEB для вашей организации выделен внешний IP. Его вы можете узнать следующим образом: перейдите на вкладку AdministrationCloudResourcesVirtualDatacenters.Edge Gateways vCloud Director_1

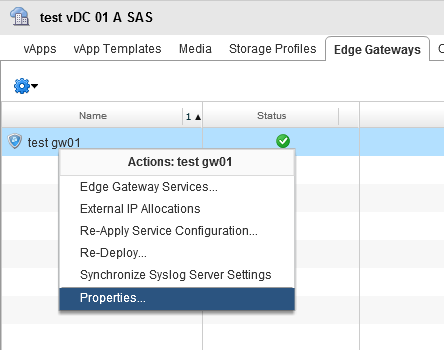

Нажмите на имени vDC и перейдите на вкладку EdgeGateways. Вызовите контекстное меню EdgeGateway и выберите пункт Properties.Edge Gateways vCloud Director_1

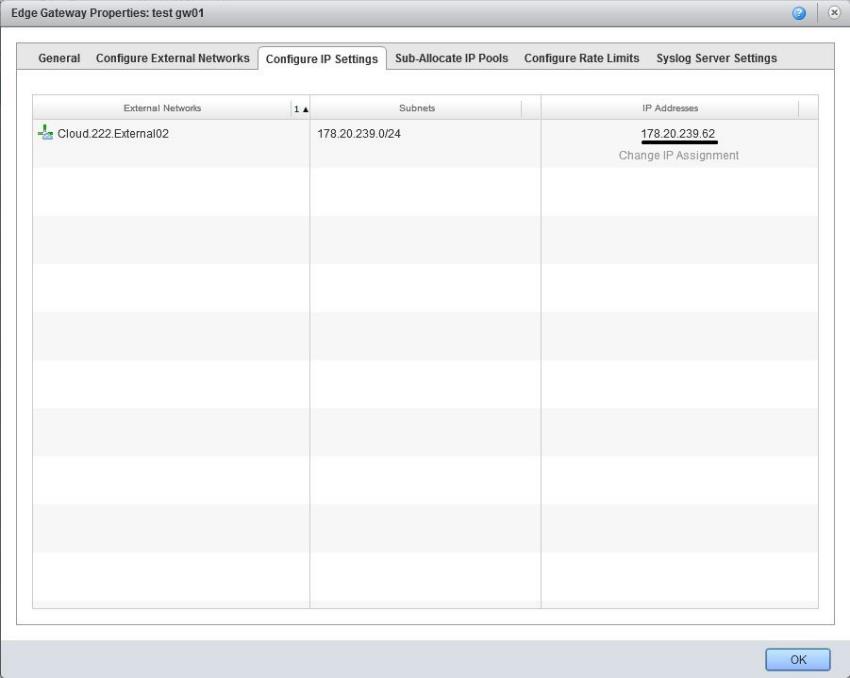

В открывшемся окне перейдите на вкладку ConfigureIPSettings. Внешний IP указан в IP Addresses. OK.Edge Gateways vCloud Director_1

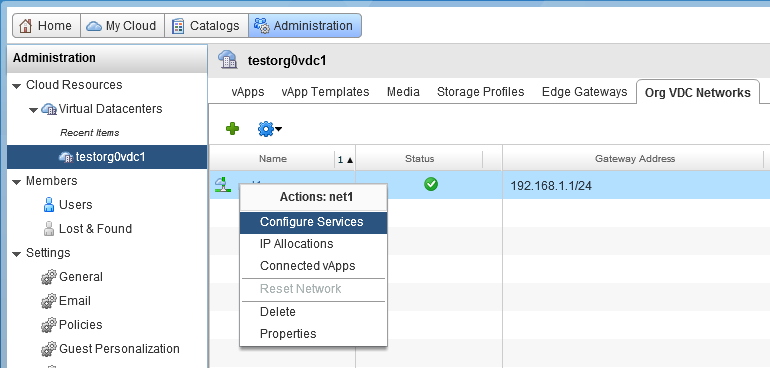

Для настройки проброса портов и публикации WEB перейдите на вкладку OrgvDCNetworks. Вызовите контекстное меню сети и выберите пункт Configure Services.Edge Gateways vCloud Director_1

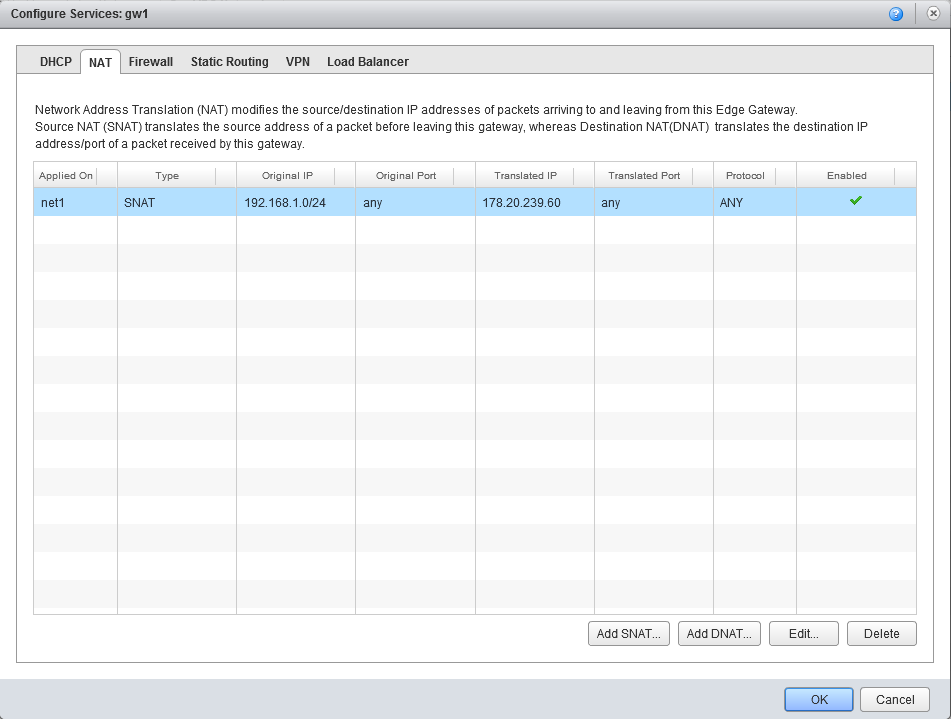

 Перейдите на вкладку NAT. На данной вкладке вы можете создать, отредактировать или удалить правил NAT.

Edge Gateways vCloud Director_1

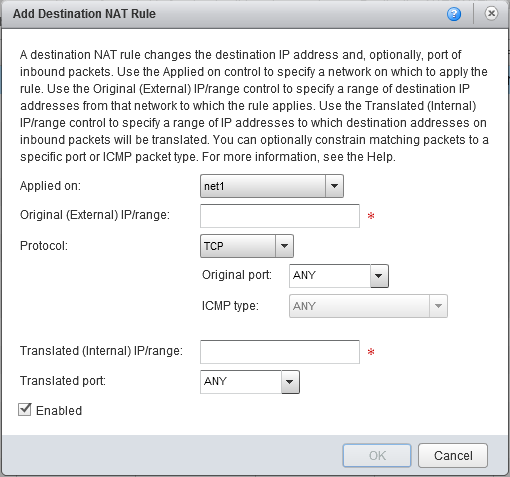

 Выберите необходимый режим и введите данные. Нажмите ОК.Edge Gateways vCloud Director_1

Edge Gateways vCloud Director_1

 По умолчанию Firewall отключен для вашей сети.

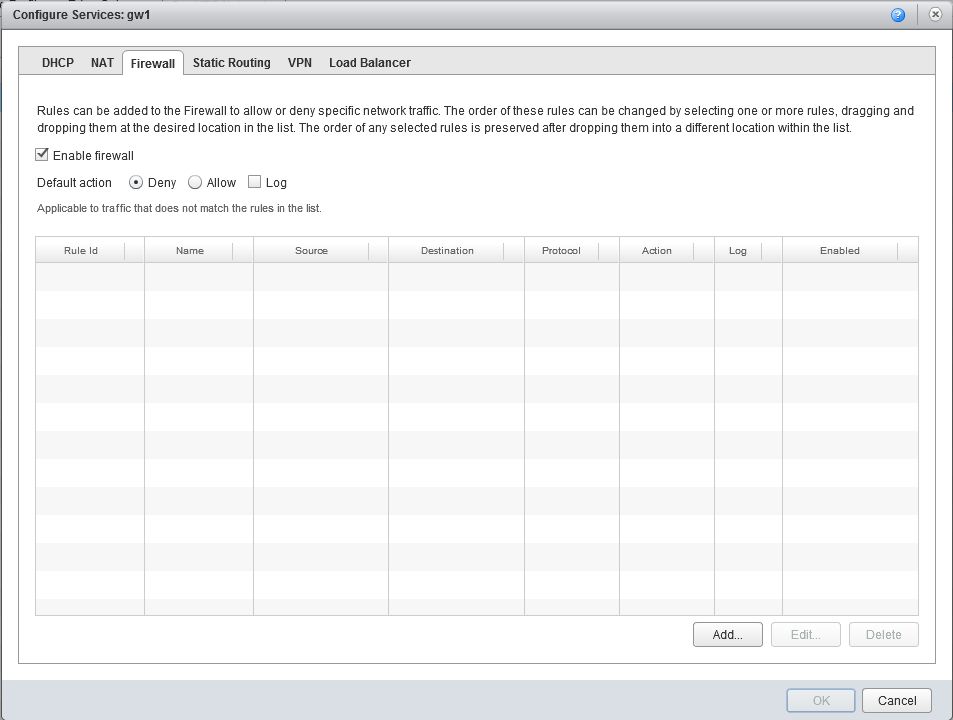

Чтобы его активировать перейдите на вкладку Firewall в Configure Services и активируйте чекбокс Enable firewall. Нажмите кнопку Add для добавления нового правила.Edge Gateways vCloud Director_1

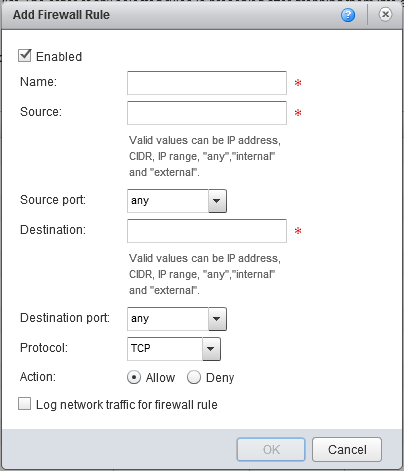

 Введите настройки для создаваемого правила. Нажмите дважды ОК.Edge Gateways vCloud Director_1

Внимание!!! На вкладке NAT, по умолчанию, существует правило SNAT, служащее для проброса пакетов из внутренней сети во внешнюю и обеспечивающее доступ виртуальных машин в глобальную сеть Интернет.

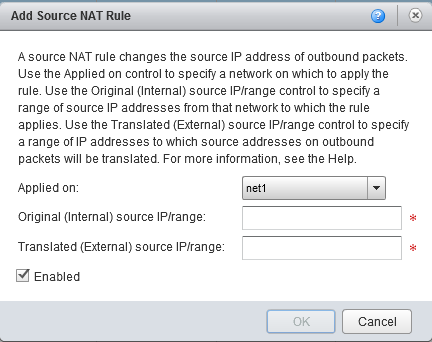

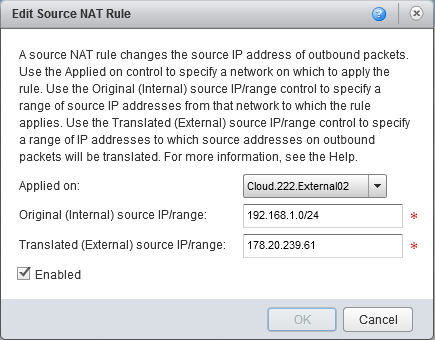

Не рекомендуется его удалять. Если вы его случайно удалили, создайте правило SNAT заново.Edge Gateways vCloud Director_1

 В Applied on выберите внешнюю сеть, к которой подключен ваш Edge Gateway. Ее вы можете узнать по аналогии с внешним IP, посмотрев в свойствах вашего Edge Gateway.

В Original (Internal) source IP/range укажите свою внутреннюю сеть.

В Translated (External) source IP/range укажите выделенный вашей организации внешний IP.
